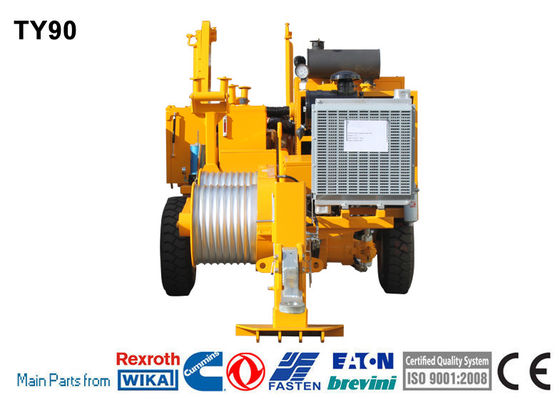

Equipo de ensamblaje de líneas aéreas de tirador de cables hidráulicos de motores Cummins

Herramientas de cuerda de línea aérea Tirador hidráulico con motor Cummins

Transmisión hidráulica

Circuito hidráulico cerrado para variación de velocidad de paso menos en ambas direcciones de rotación.

This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.

Desempeño

Se aplicará el método de comprobación de las emisiones de gases de efecto invernadero.

Tirar a velocidad máxima: 40kN

Pulsado continuo máximo: 80kN

Velocidad máxima: 5 km/h

Velocidad máxima de tracción: 2,5 km/h

Características

Número de ranuras: 8

Diámetro de la rueda del toro: 540 mm

Diámetro máximo del carrete de cuerda: 1400 mm

Diámetro máximo de la cuerda: 21 mm

Peso total: 4680 kg

Dimensiones generales (longitud*ancho*altura): 4000×2200×2100 mm

El motor

Diésel: 118kw (~ 158 caballos de fuerza)

Sistema eléctrico: 24 V

Sistema de refrigeración: agua

Configuración principal

El motor: Cummins

El manejo del operador: Rexroth alemán

Motor principal: Rexroth alemán

Motor de elevación con soporte de cola: American Eton

Bomba hidráulica: alemán Rexroth

Contador hidráulico: WIKA alemán

Reducción de velocidad: alemán Rexroth / Italia Bonfiglioli

Dispositivos adicionales

Eje adicional

Clampada de cuerda hidráulica para el cambio de carrete

Sistema de iluminación del remolque

Recauchutador para remolque a una velocidad máxima de 15 km/h

Contador digital de velocidad y medidor (suplemento)

Rodillo giratorio de cuerda de guía

Configuración

Estabilizador delantero hidráulico

Instrumentos de control para sistemas hidráulicos y motores diesel

Dinámetro hidráulico con punto de ajuste y control automático del tirón máximo

A bordo de la bobina de enrollamiento con viento de nivel automático, adecuado para el modelo de bobina estándar 1100 y 1400

Sistema de refrigeración de aceite hidráulico

Punto de conexión a tierra
