Equipo de cuerda de línea aérea para tiradores de cables hidráulicos de 90 kN

Equipo de cableado de líneas aéreas 90kN Tirador hidráulico

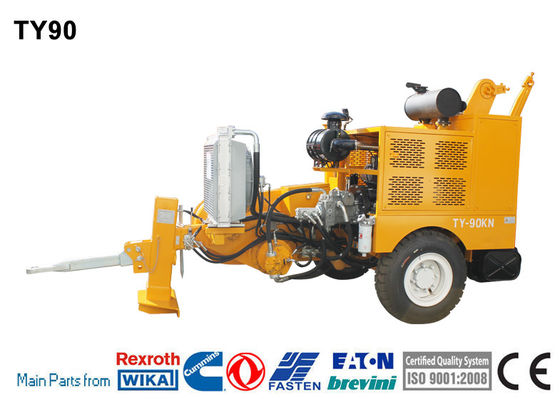

TY90 Tirador hidráulico

Esta máquina permite la tensión de ensamblaje de conductores de doble enlace de 500 mm2 o menos en zonas montañosas y montañosas, de conductores de doble enlace de 630 mm2 o menos en tierras planas,y de un solo conductor 720 mm2 en diversos terrenosAdemás, se puede utilizar para la fijación de tracción de cables ópticos OPGW o ADSS y cuerdas de transporte de 220 kV en diversos terrenos.

Características

Diámetro de la rueda del toro: 540 mm

Número de ranuras: 8

Diámetro máximo de la cuerda: 21 mm

Diámetro máximo del carrete de cuerda: 1400 mm

Peso total: 4680 kg

Dimensiones generales (longitud*ancho*altura): 4000×2200×2100 mm

Desempeño

Se aplicará el método de comprobación de las emisiones de gases de efecto invernadero.

Pulsado continuo máximo: 80kN

Velocidad máxima de tracción: 2,5 km/h

Velocidad máxima: 5 km/h

Tirar a velocidad máxima: 40kN

El motor

Diésel: 118kw (~ 158 caballos de fuerza)

Sistema de refrigeración: agua

Sistema eléctrico: 24 V

Configuración principal

El motor: Cummins

bomba hidráulica: Rexroth alemán

Motor principal: Rexroth alemán

Reducción de velocidad: Rexroth alemán / Bonfiglioli de Italia

Motor de elevación con soporte de cola: American Eton

Contador hidráulico: WIKA alemán

El manejo del operador: Rexroth alemán

Transmisión hidráulica

Circuito hidráulico cerrado para variación de velocidad de paso menos en ambas direcciones de rotación. This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.

Configuración

Dinámetro hidráulico con punto de ajuste y control automático del tirón máximo

Sistema de refrigeración de aceite hidráulico

Instrumentos de control para sistemas hidráulicos y motores diesel

A bordo de la bobina de enrollamiento con viento de nivel automático, adecuado para el modelo de bobina estándar 1100 y 1400

Estabilizador delantero hidráulico

Punto de conexión a tierra
