Equipo de ensamblaje Tirador de alambre hidráulico Línea aérea Herramientas de ensamblaje

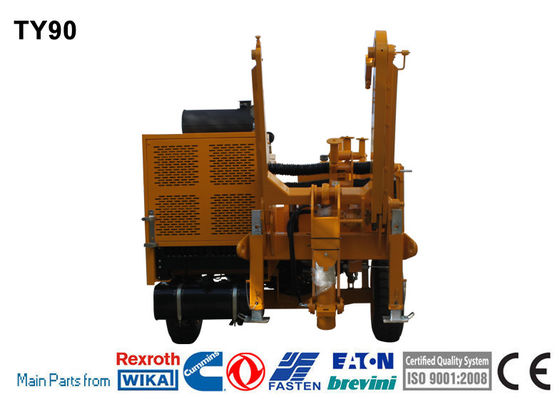

TY90 Tirador hidráulico

• Esta máquina permite la tensión de ensamblaje de conductores de doble enlace de 500 mm2 o menos en zonas montañosas y montañosas, de conductores de doble enlace de 630 mm2 o menos en tierras planas,y de un solo conductor 720 mm2 en diversos terrenos;
• Además, se puede utilizar para la fijación de tracción de OPGW o ADSS cable óptico y 220 kV cuerda de carga en diversos terrenos.

Características

• Diámetro de la rueda del toro: 540 mm
• Número de ranuras: 8
• Diámetro máximo de la cuerda: 21 mm
• Diámetro máximo del carrete de cuerda: 1400 mm
• Peso total: 4680 kg
• Dimensiones generales (longitud*ancho*altura): 4000×2200×2100 mm

Desempeño

• Se aplicará el método de comprobación de las emisiones de gases de efecto invernadero.
• Pulsado continuo máximo: 80kN
• Velocidad máxima de tracción: 2,5 km/h
• Velocidad máxima: 5 km/h
• Tirar a velocidad máxima: 40kN

El motor

• Diésel: 118kw (~ 158 caballos de fuerza)
• Sistema de refrigeración: agua
• Sistema eléctrico: 24 V

Configuración principal

• El motor: Cummins
• Bomba hidráulica: alemán Rexroth
• Motor principal: Rexroth alemán
• Reducción de velocidad: alemán Rexroth / Italia Bonfiglioli
• Motor de elevación con soporte de cola: American Eton
• Contador hidráulico: WIKA alemán
• El manejo del operador: Rexroth alemán

Configuración

• Dinámetro hidráulico con punto de ajuste y control automático del tirón máximo
• Sistema de refrigeración de aceite hidráulico
• Instrumentos de control para sistemas hidráulicos y motores diesel
• A bordo de la bobina de enrollamiento con viento de nivel automático, adecuado para el modelo de bobina estándar 1100 y 1400
• Estabilizador delantero hidráulico
• Punto de conexión a tierra

Dispositivos adicionales

• Sistema de iluminación del remolque
• Clampada de cuerda hidráulica para el cambio de carrete
• Rodillo giratorio de cuerda de guía
• Recauchutador para remolque a una velocidad máxima de 15 km/h
• Eje adicional
• Contador digital de velocidad y medidor (suplemento)

Transmisión hidráulica

• Circuito hidráulico cerrado para variación de velocidad de paso menos en ambas direcciones de rotación.
• This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.
