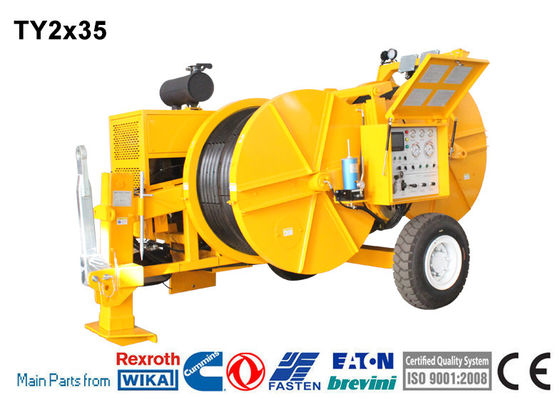

2x40kN Tensión de alambre hidráulico Cummins Tensión de cable hidráulico

TY2el número35 Tensión hidráulica

• La máquina permite la tensión de cuerda de conductor de doble haz de 630 mm²con un conductor de doble enlace de 720 mm,²y por debajo en tierras planas, y de conductor 720 mm²en diversos terrenos; además, se puede utilizar para la tensión de cableado de OPGW o ADSS cable óptico y 500 kV cuerda de transporte en diversos terrenos

Características

Diámetro máximo del conductor: 40 mm

Diámetro de la rueda del toro: 1300 mm

Dimensión general (longitud*ancho*altura): 4300 × 2250 × 2700 mm

Número de ranuras: 2x5

Peso total: 4500 kg

Dispositivos adicionales

Sistema de frenos de aire para el remolque (suplemento)

Sistema de iluminación del remolque

Rodillo giratorio de cuerda de guía

2 abrazaderas de conductores hidráulicos para operaciones de cambio de tambor (cargo adicional)

Desempeño

Tensión intermitente máxima: 2x40kN

Tensión máxima continua: 2x35kN

Velocidad máxima: 5 km/h

Velocidad a tensión máxima: 2,5 km/h

Velocidad máxima de tracción hacia atrás: 5 km/h

Fuerza máxima de tracción en sentido inverso: 2x30kN

Tirar a velocidad máxima: 2x20kN

El motor

El motor diesel 77 kW (~ 103 CV)

Sistema eléctrico de 24 V

Agua del sistema de refrigeración

Transmisión hidráulica

La máquina puede darse cuenta de la velocidad de paso menor.

La máquina está equipada con un sistema de ajuste preestablecido de tensión.

Configuración

Sistema de refrigeración de aceite hidráulico

Los demás aparatos para la fabricación de máquinas de la partida 8471

Unidad de alimentación hidráulica para controlar hasta 2 soportes de tambor separados con motor hidráulico

Contador digital de velocidad y medidor

Punto de conexión a tierra

Configuración principal

El motor: Cummins

Motor principal:Rexroth alemán/Leduc francés

Bomba hidráulica: Rexroth alemán/Danfoss danés

Las válvulas hidráulicas principales: USA Sun / Italia ATOS

Reducción de velocidad: alemán Rexroth / Italia Bonfiglioli
